Установка ревизионного люка для сантехнических коммуникаций под плитку

Установка скрытого люка под плитку для сантехнических коммуникаций – это важный этап при ремонте или строительстве жилого или коммерческого объекта. Этот процесс позволяет обеспечить доступ к коммуникациям без необходимости демонтажа плитки, что значительно экономит время и средства. Кроме того, ревизионный люк обеспечивает надежную защиту коммуникаций от повреждений и облегчает проведение ремонтных работ в случае необходимости. Компания SHAGMA в Москве и Московской области специализируется на производстве качественных ревизионных люков и дверей разных форм и размеров, которые легко монтируются под покраску или керамическую плитку. Надежность, простота установки и эстетичный внешний вид – вот то, что делает продукцию SHAGMA незаменимой при проведении ремонтных работ в сантехнических системах.

Шаг 1: Создание каркаса для сантехнического короба

Перед установкой ревизионного люка под плитку необходимо создать каркас для сантехнического короба. Для этого используются металлические профили, которые крепятся к стенам и потолку. Каркас должен быть достаточно прочным и устойчивым, чтобы выдерживать вес плитки и люка.
Важно учитывать, что размеры каркаса должны соответствовать размерам ревизионного люка. При этом необходимо принять к сведению толщину плитки или другого материала, который будет использоваться для отделки перед тем, как реализовать монтаж скрытого люка под плитку.
Рекомендации по установке ревизионных люков:
1. Выберите правильный размер люка. Он должен быть достаточно большим, чтобы обеспечить свободный доступ к коммуникациям, но не таким большим, чтобы нарушать целостность отделки.
2. Установите люк на каркас. Для этого используйте специальные крепления, которые обеспечат надежное закрепление установки и защитят от смещения.
3. Проверьте герметичность монтажа люка. Важно, чтобы он был герметично закреплен и не пропускал воду или грязь.
4. Обеспечьте доступ к установке во время монтажа сантехнического люка. Ревизионный люк должен быть легко доступен в случае необходимости проведения ремонтных работ.
5. Закройте люк после проведения работ. После завершения работ не забудьте закрыть установку, чтобы избежать попадания в него пыли, грязи и других загрязнений.
Компания SHAGMA предлагает широкий выбор качественных ревизионных люков и дверей, которые легко монтируются под покраску или керамическую плитку. Продукция SHAGMA станет незаменимым подспорьем в проведении монтажных работ в ванных и сантехнических узлах.

Шаг 2: Определение места установки ревизионного люка

Перед установкой ревизионного люка нужно определить для него место. Это должно быть пространство, где можно легко получить доступ к сантехническим коммуникациям для обслуживания и ремонта.
Алгоритм для правильного размещения люка:
1. Определите место, где проходят сантехнические коммуникации. Это может быть точка, где проходит труба или кабель.
2. Убедитесь, что место установки люка находится на уровне стены или потолка.
3. Определите размеры установки в соответствии с плиткой или другим материалом, который будет использоваться для отделки.
4. Убедитесь, что место установки люка не находится в зоне повышенной влажности или в непосредственной близости от источников тепла.
Частые ошибки при установке ревизионного люка:
1. Неправильное определение места установки. Это может привести к тому, что люк будет неудобно расположен для обслуживания и ремонта.
2. Неправильный выбор размера установки. Если люк слишком маленький, то будет трудно получить доступ к коммуникациям, а если слишком большой, то это может нарушить целостность отделки.
3. Неправильное крепление люка. Если он не будет надежно закреплен, то это может привести к его смещению или выпадению.
Рекомендации и предупреждения, чтобы избежать распространенных ошибок во время монтажа ревизионного люка под плитку:
1. Тщательно продумайте место установки люка и выберите правильный размер.
2. Используйте качественные материалы для создания каркаса и крепления.
3. Проверьте герметичность установки, чтобы избежать проникновения воды и грязи.
4. Обеспечьте легкий доступ к люку для обслуживания и ремонта.
5. Следуйте инструкциям по установке и не нарушайте порядок действий.

Шаг 3: Сборка каркаса для установки люка

Каркас из металлических профилей является оптимальным решением для установки ревизионного люка. Металл – это прочный материал, который не подвержен коррозии и долговечен в эксплуатации. Кроме того, такой каркас обеспечивает надежную фиксацию люка и защищает его от деформации. При монтаже ревизионного люка рекомендуется использовать металлические профили, чтобы обеспечить максимальную прочность и долговечность конструкции.

Шаг 4: Установка люка в подготовленное отверстие

1. Подготовка проема: перед установкой ревизионного люка необходимо подготовить проем. Для этого необходимо очистить его от мусора, пыли и грязи. Если проем имеет неровную поверхность, ее нужно выровнять.

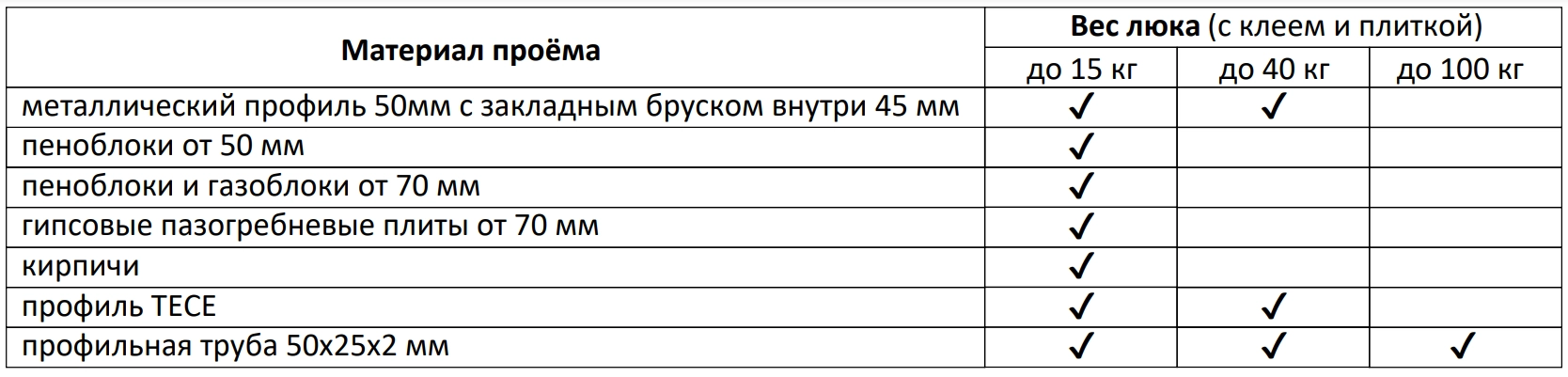

2. Измерение проема: сделать это необходимо перед покупкой ревизионного люка. Это позволит выбрать подходящий размер и избежать ошибок при установке. Глубина (толщина) проема должна быть:
4. Установка каркаса: его ставят в проем и крепят к стенам с помощью саморезов или дюбелей. Крепление должно быть надежным, чтобы каркас не двигался и не деформировался.
5. Установка ревизионного люка: после монтажа каркаса, можно переходить к основным действиям. Люк должен быть установлен таким образом, чтобы он плотно прилегал к каркасу и не давал просачиваться воде и грязи. Учитывайте вес люка, чтобы каркас вашего проема выдержал его массу (если у вас люк под плитку, то обязательно учитывайте вес клеевого слоя и плитки). Также учитывайте, что на профильный каркас проема нельзя наращивать более 24 мм ГВЛ и ГКЛ, иначе проём будет не достаточно крепким для люка. На нижнее и верхнее основания проема (Рис.3) приходится вся нагрузка, поэтому они должны быть изготовлены из надежного материала:

6. Закрепление ревизионного люка: после монтажа установки, его нужно закрепить на каркасе с помощью замков или защелок. Это обеспечит надежную фиксацию люка и защитит его от случайного открытия.
7. Проверка работоспособности: после установки ревизионного люка, необходимо проверить его работоспособность. Для этого нужно открыть и закрыть люк несколько раз и убедиться, что он открывается и закрывается легко и плотно прилегает к каркасу.

Шаг 5: Обшивка сантехнического шкафа с использованием гипсоволокнистых плит или гипсокартонных листов

Процесс зашивки пространства сантехнического шкафа вокруг проема с использованием листов гипсокартона (ГКЛ) или гипсоволокнистых листов (ГВЛВ) пошагово:
1. Подготовка поверхности. Перед началом работы необходимо очистить плоскость от пыли и грязи. Если она неровная, ее следует выровнять шпатлевкой.
2. Измерение и распил листов ГКЛ или ГВЛВ. С помощью измерительной ленты измеряем размеры пространства вокруг проема и нарезаем листы ГКЛ или ГВЛВ на нужные величины.
3. Крепление каркаса. Устанавливаем металлический каркас вокруг проема и закрепляем его на стене с помощью саморезов.
4. Установка листов ГКЛ или ГВЛВ. Наносим клей на поверхность каркаса и устанавливаем на него листы ГКЛ или ГВЛВ. Закрепляем их помощью саморезов.
5. Шлифовка и шпаклевка. После установки листов необходимо произвести шлифовку и шпаклевку стыков между листами и каркасом. Шпаклевку следует наносить тонким слоем, чтобы избежать образования неровностей.
6. Покраска. После того, как шпаклевка высохнет, поверхность можно покрасить в нужный цвет.

Шаг 6: Установка ревизионного люка

После завершения работы по зашивке пространства вокруг проема можно установить ревизионный люк в металлический каркас.
1. Зафиксируйте замок на платформу с помощью винтов, затем зафиксируйте платформу с замком на раму люка с помощью кровельных саморезов или винтов. Отодвиньте замок на платформе вглубь так, чтобы он не касался створки во время укладки плитки (Рис.9).

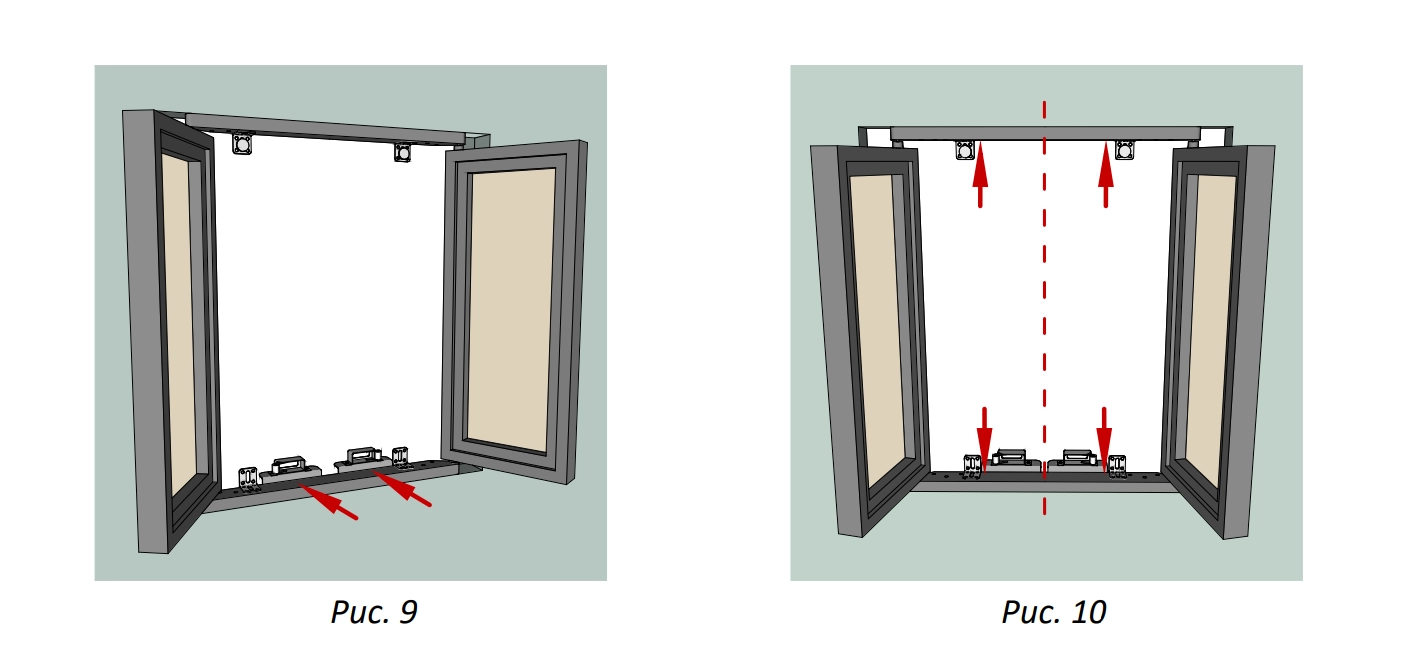

2. Определите вертикальный центр проёма и рамы люка, после чего прижмите люк вплотную к проёму вверху и внизу (Рис.10).
Если люк будет располагаться вплотную к проёму со стороны петель, то люк не откроется из-за соприкосновения плиток друг об друга сразу же при попытке открывания, даже если мы подточим край соседней литки под углом 45°.

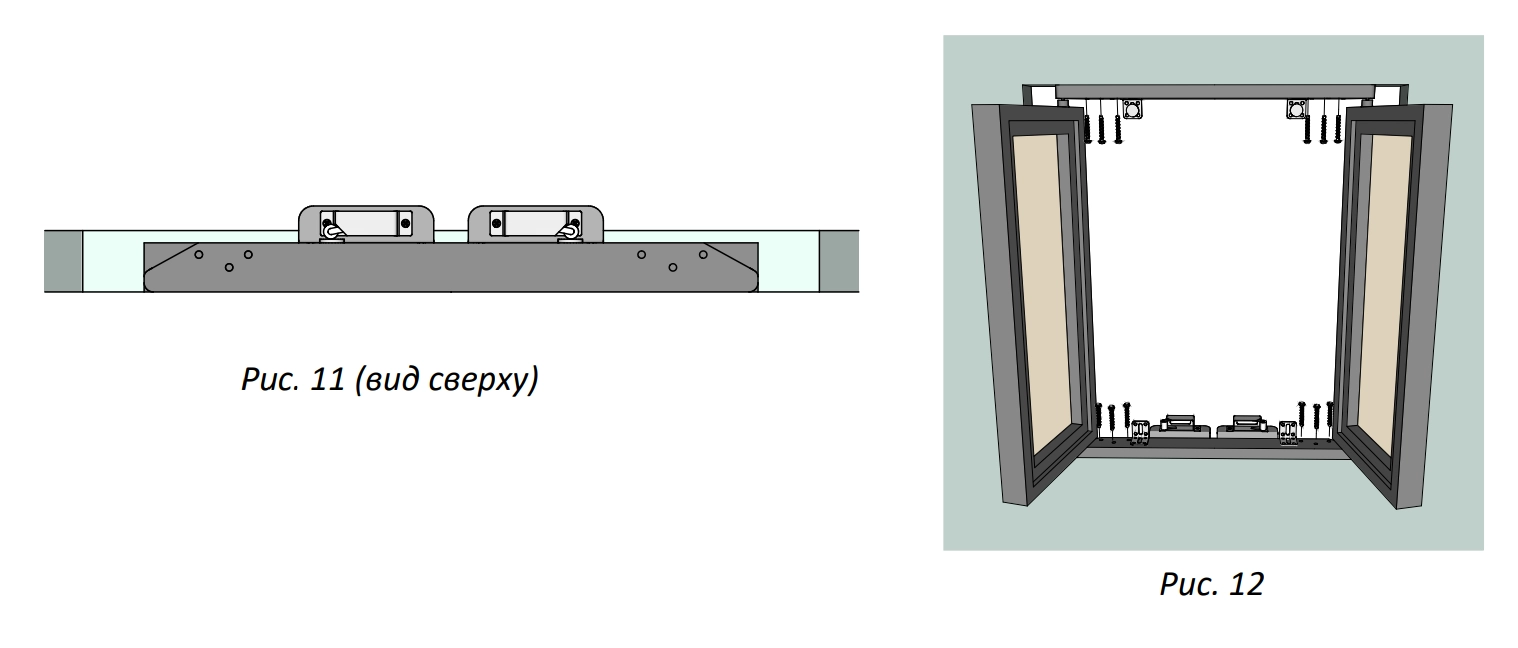

3. Расположите люк в глубину проёма так, чтобы он был в одной плоскости с подготовленной стеной под клей и плитку (Рис.11).
4. Откройте створки люка и зафиксируйте раму люка к проёму сверху и снизу (Рис.12) крепежными элементами использовав дюбель.


Шаг 7: Облицовка люка и шкафа керамической плиткой

Процесс облицовки люка и поверхности шкафа керамической плиткой после обшивки гипсокартоном включает несколько шагов:
1. Подготовка поверхности. Перед началом работы необходимо очистить поверхность от пыли и грязи. Если поверхность неровная, ее следует выровнять шпатлевкой.
2. Расчет и закупка плитки. Измеряем размеры поверхности, которую необходимо облицевать, и рассчитываем количество плитки. Закупаем необходимое количество керамической плитки.
3. Подготовка клея для плитки. Согласно инструкции на упаковке, подготавливаем клей для керамической плитки.
4. Нанесение клея на поверхность. Для этого используем зубчатую шпатель.
5. Установка плитки. Учитывайте что толщина плитки с клеем не должна быть больше 24 мм. Монтируем её на поверхность, придерживая ее на месте несколько секунд, чтобы клей зафиксировался.
6. Обрезка плитки. Если необходимо, обрезаем керамическую плитку под нужный размер, используя плиткорез.
7. Установка скрытого люка. Если ревизионный люк еще не был вмонтирован, то необходимо предпринять данные действия.
8. Затирка швов. После того, как клей высохнет, заполняем швы между плитками затиркой.

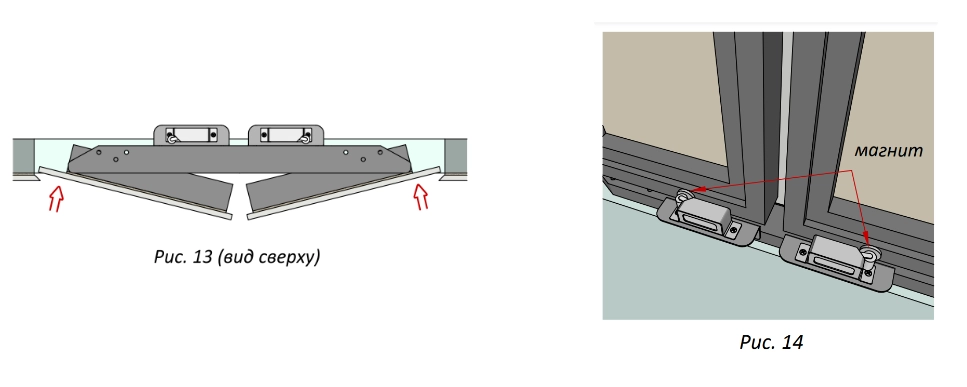

9. После полного высыхания клея, люк можно открыть нажав на плитку со стороны петель (Рис.13).
10. Настройте взаимодействие магнитов с замкамим (Рис.14).
11. Если Вам удобно открывать люк с помощью замков, тогда нужно убрать стопорные уголки и поставить в образовавшиеся отверстия заглушки.
12. Если Вам удобно открывать люк нажатием со стороны петель, тогда можно убрать замки или утопить вглубь, и оставить стопорные уголки как упор.
13. Поместите в отверстия креплений заглушки.
14. Покрытие поверхности защитным составом. Это делается чтобы защитить керамическую плитку от воздействия влаги и грязи.
15. Установка аксессуаров. После того, как защитный состав высохнет, можно установить полки или крючки для полотенец.

Шаг 8: Очистка люка от излишков клея, а также удаление пыли и грязи с петель

Очистка дверцы, рамы, замка и петель от излишков высохшего клея необходима для того, чтобы поверхность выглядела аккуратно и профессионально. Излишки клея могут создавать неровности и ухудшать внешний вид. Для очистки можно использовать специальные средства или просто смочить тряпку в воде и тщательно протереть поверхность.
Рекомендация по смазыванию замка силиконовой смазкой связана с тем, что силиконовая смазка обладает отличными свойствами смазки и защиты от коррозии. Кроме того, она не оставляет жирных следов и не привлекает пыль и грязь. Смазывание замка силиконовой смазкой поможет увеличить срок службы замка и обеспечить его бесперебойную работу.

Шаг 9: Заполнение шва вокруг дверцы люка герметиком

Также стоит учитывать, что заполнение щели вокруг дверцы силиконовым герметиком во время монтажа люка под плитку может затруднить доступ к самой дверце в случае необходимости ее открыть или закрыть. Поэтому перед принятием решения о заполнении щели следует тщательно взвесить все за и против и проконсультироваться с профессионалами. В этом также помогут специалисты из компании SHAGMA, предоставляющие свои услуги в Москве и Московской области.

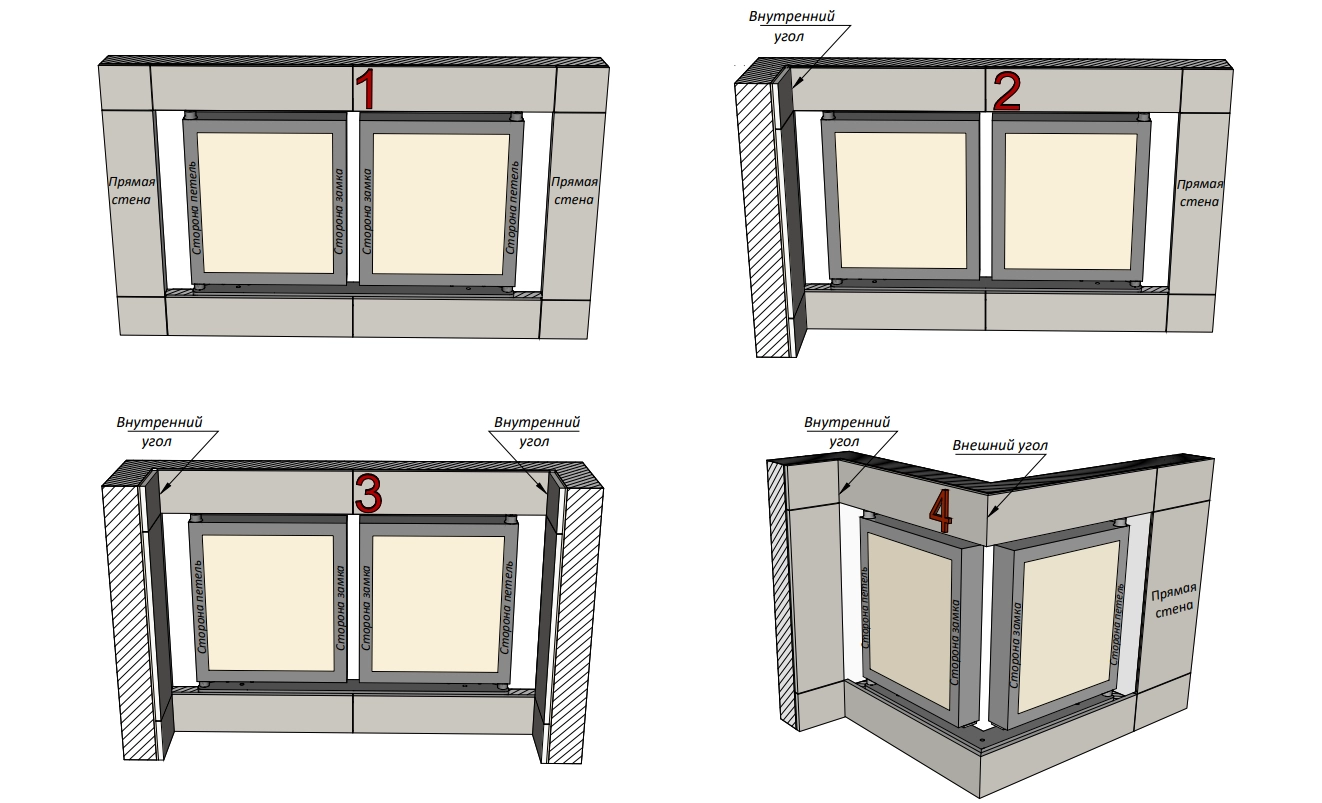

Особенности для каждого случая

Особенности случая №2,4

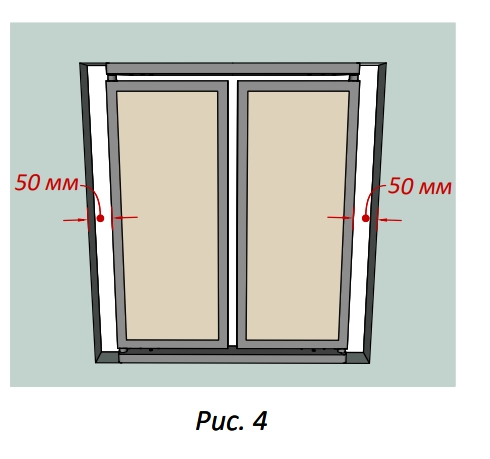

 1. Проем расширяем со стороны петель на 50 мм (Рис.4)

• плитка на створке люка выступающая на 40 мм (Рис.5)
• плитка на стене выступающая на проем на 10 мм (Рис.5)

    2. Плитка на левой створке со стороны петель должна прятаться за плитку на перпендикулярной стене на 2-3 мм (Рис.15). Ее нельзя доводить до черновой стены, т.к. при попытке открыть створку, плитка упрется в черновую стену и не позволит открыть люк. Расстояние между плиткой на люке и плиткой на перпендикулярной стене не менее 1 мм (Рис.16).
Особенности случая №3

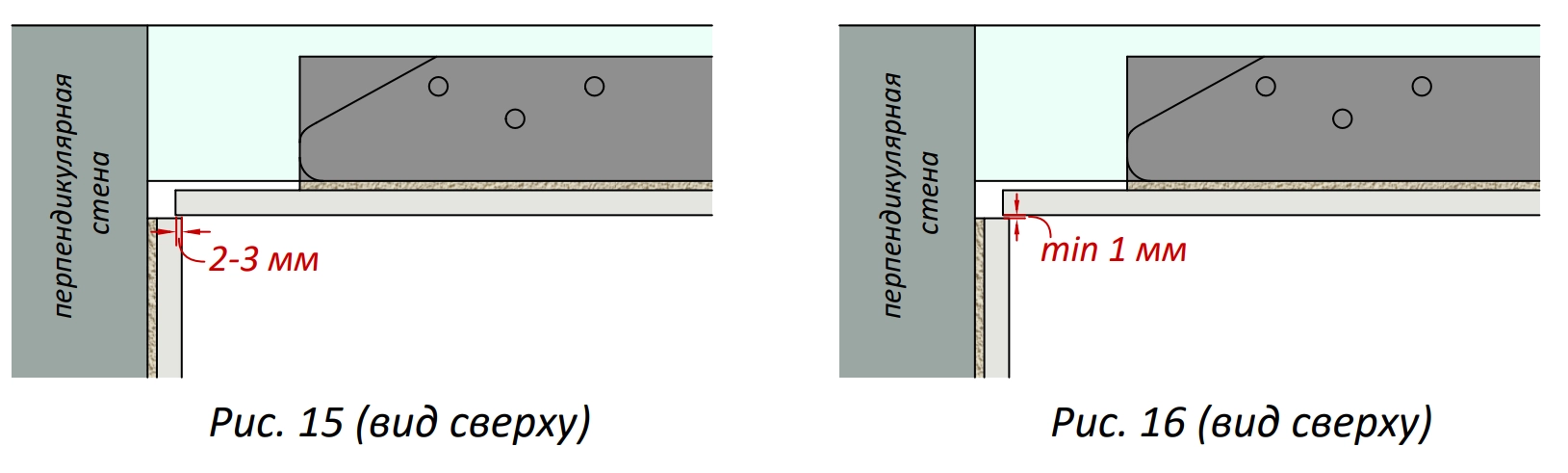

1. Плитка на створке люка (на обеих створках) со стороны петель должна прятаться за плитку на перпендикулярной стене на 2-3 мм (Рис.15).
Ее нельзя доводить до черновой стены, т.к. при попытке открыть створку плитка упрется в черновую стену и не позволит открыть люк. Расстояние между плиткой на люке и плиткой на перпендикулярной стене не менее 1 мм (Рис.16).

Особенности случая №4

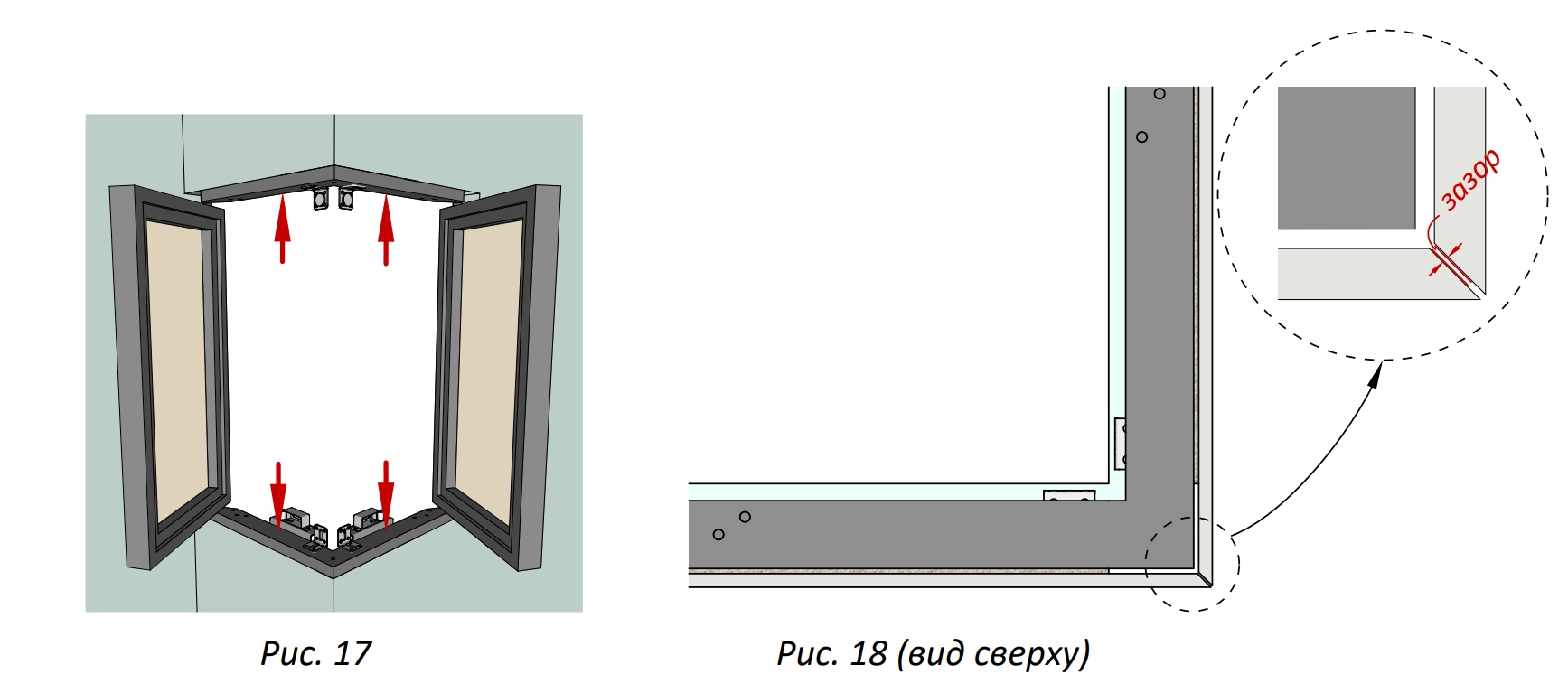

1. Угол вашего проема должен быть равен 90°. Совместите угол рамы с углом проема, прижмите люк вплотную к проёму вверху и внизу (Рис.17) приступите к установке.
2. Зазор между плитками (Рис.18) может быть минимальным = 1 мм в случае,
если Вы будете использовать люк без замков и открывать люк нажатием
на створки со стороны петель.

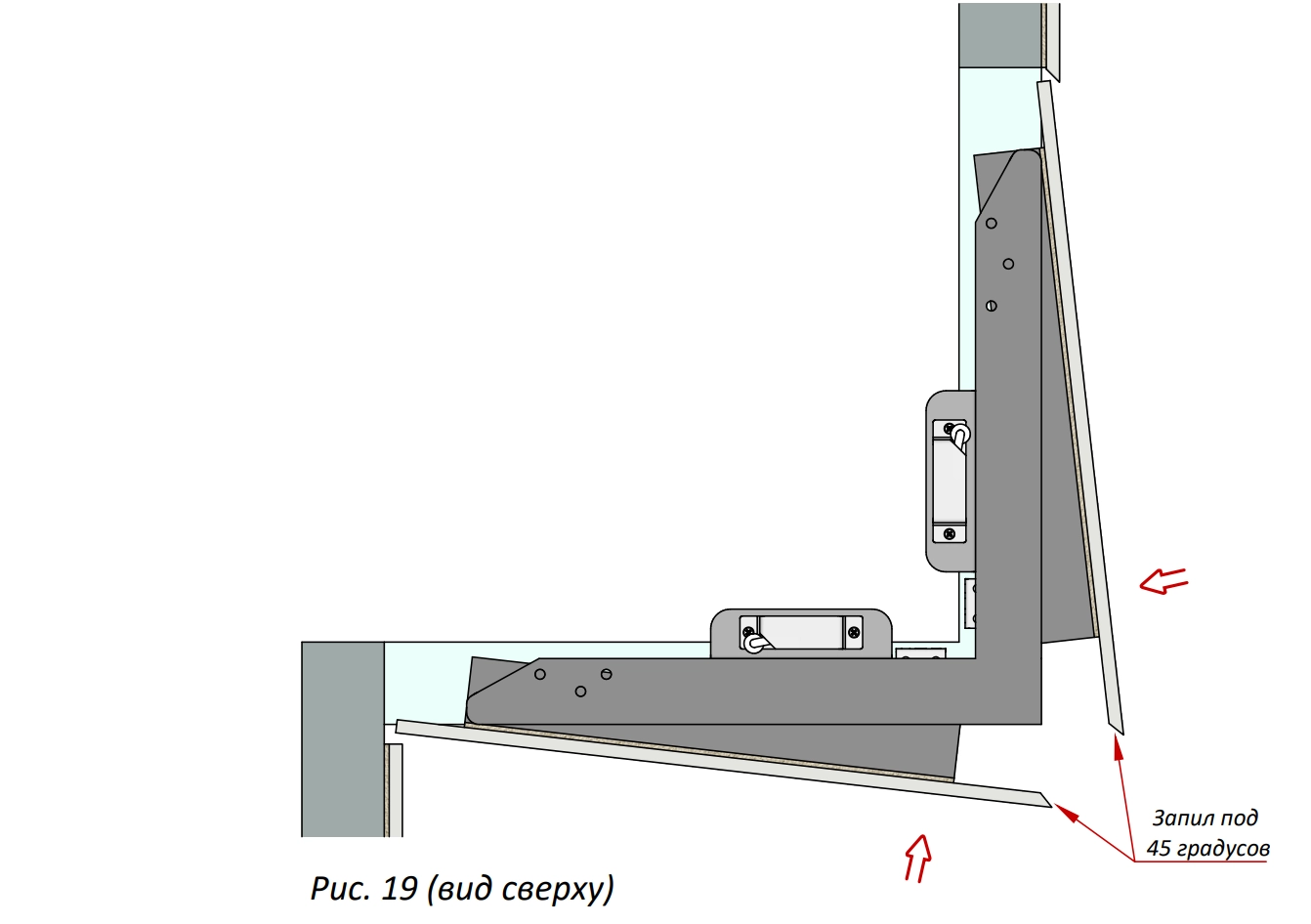

Зазор между плитками (Рис.18) будет = 2мм и более в случае, если Вы
будете использовать замки и открывать створки люка нажатием со
стороны замка (Рис.19).
3. Края плиток на створках необходимо сточить под углом 45° (Рис.19).
